Примеры экономии в автомобильной промышленности
Автомобиль
1. Оценка годности обработанных отверстий в блоке двигателя.
Уменьшение начальной стоимости с $51,753.20 до $41,893.44*

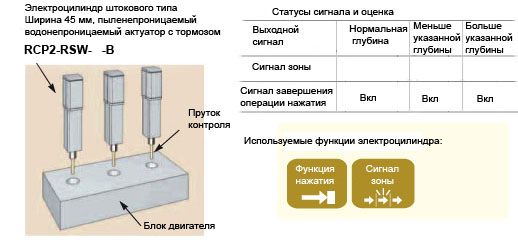

Применение – Система вставляет пруток контроля в обработанное отверстие в блоке двигателя, чтобы определить годность обработки.
Пруток контроля вставляется в обработанное отверстие за счёт операции нажатия электрического актуатора Robo цилиндр. Процесс сопровождается сигналом зоны, который позволяет определить «нормальную глубину», «меньше указанной глубины» или «больше указанной глубины» в положении, где подается сигнал окончания движения нажатия»
|
Выходной сигнал |
Нормальная глубина |
меньше указанной глубины |
больше указанной глубины |
|
Сигнал зоны |
|
|
|
|
Сигнал завершения операции нажатия |
Вкл. |
Вкл. |
Выкл. |
|
Пневмоцилиндр |
ROBO цилиндр |
|
· Стоимость пневмоцилиндра: $802.15 ( с функцией измерения длины) (Включая стоимость тормоза, клапана и другого дополнительного оборудования)* · Требуемое количество – 9 пневмоцилиндров на систему · Количество систем– 7 комплектов по всему заводу Общая стоимость системы с пневмоцилиндром $802.15 x 9 актуаторов x 7 систем = $50,535.45* |
· Цена ROBO цилиндра : $663.88 (включая стоимость тормоза, контроллера и кабелей)* · Требуемое количество – 9 Robo цилиндров на систему · Количество систем– 7 комплектов по всему заводу Общая стоимость системы с Robo цилиндром $663.88 x 9 актуаторов x 7 систем = $41,824.44 |
* При обменном курсе 109.74 японских иен (Ноябрь 2007)
Пояснение – Начальная стоимость систем ы с электрическим актуатором Robo цилиндр $41,824.44 по сравнению со стоимостью системы с пневмоцилиндром $50,535.45.
Так экономия составляет $8711.01.
Кроме того у системы с электрическим актуатором Robo цилиндр есть следующие преимущества:
Защита от воды:– Пневмоцилиндр с функцией измерения длины не водонепроницаем, но в серии электрических актуаторов ROBO цилиндр есть водонепроницаемый актуатор.
Улучшенная точность – Хотя точность энкодера при использовании пневмоцилиндра и Robo цилиндра практически одинакова, Robo цилиндр позволяет лучше регулировать положение. Это улучшает общую точность системы.
Обратите внимание, что точность электрического актуатора в отношении заданного положения достигает±0.02 мм.
Улучшенное качество– с электрическим актуатором ROBO цилиндр можно легко настроить усилие с которым нажимается пруток контроля. В итоге устраняется возможность повреждения детали.
2. Прессовая посадка кнопки переключения AT на вал.
Уменьшение начальной стоимость с $1,588.43 до $578.54*
Применение – система используется в процессе сборки кнопки переключения AT для прессовой посадки кнопки на вал. Шток быстро опускается и затем толкает кнопку на вал. Как только кнопка запрессована, шток быстро поднимается вверх. Состояние прессовой посадки проверяется за счёт использования выходного сигнала зоны.
|
Пневмоцилиндр |
ROBO цилиндр |
|
Начальная стоимость Цилиндр (O50, шаг 150 мм, с автопереключателем; стандартная спецификация) $191.96* Датчик-дальномер Контактный датчик перемещения – $395.76* Счетчик – $500.38* Клапан, и т.д. – $45.49* Др. – $454.84* Шаблон установки датчика, счетчик установочной муфты, человеко-часы для прокладки проводов. Итого $1588.43* |
Начальная стоимость RCP2-RMA-I-PM-4-150-P1-M-FL – $353.84* Кабели – $72.78* Итого $578.54* |
* При обменном курсе 109.74 японских иен (Ноябрь 2007)
Пояснение – Начальная стоимость системы с электрическим актуатором ROBO цилиндр $578.54 * по сравнению с $1588.43* - стоимостью системы с пневмоцилиндром. Экономия составляет $1009.89*.
Кроме того система с ROBO цилиндром обладает следующими преимуществами:
Меньшая длительность такта – ROBO цилиндр можно двигать медленно при прессовой посадке и быстро при приближении и возврате. Это способствует меньшей длительности такта.
Улучшенная точность – С ROBO цилиндром, шаг прессовой посадки можно настроить напрямую. Это улучшило точность глубины ввода.
Легкая смена настроек – Смена настроек с электрическим актуатором ROBO цилиндр стала легче чем когда-либо.
3. Захват металлической детали во время обработки
Увеличение эффективности производства на 43%

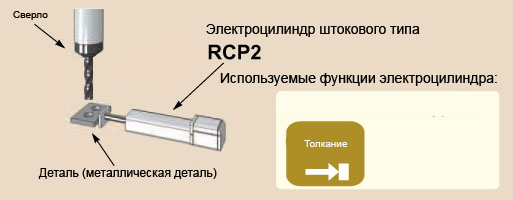

Применение – зажимное устройство используется для обработки металлических автозапчастей. Деталь захватывается с усилием 30N на начальном этапе снятия основной массы припуска, на котором деталь должна быть прочно захвачена.
На этапе отделочной обработки, уменьшается толкающее усилие чтобы предотвратить деформацию детали.
| Пневмоцилиндр | ROBO цилиндр |
| С пневмоцилиндром нужно 15 секунд чтобы поменять усилие с 30N на 10N из-за остаточного давления. В это время деталь невозможно обрабатывать. | С системой с ROBO цилиндром толкающее усилие можно мгновенно поменять сменив номер положения. |
| Время обработки | Время обработки |
| (снятие основной массы припуска: 13 секунд) + (смена давления: 15 секунд) + (отделочная обработка: 13 секунд) + (Установка/удаление детали: 8 секунд) = 49 секунд | (снятие основной массы припуска: 13 секунд) + (отделочная обработка: 13 секунд) + (Установка/удаление детали: 8 секунд) = 34 секунд |
| Объем производства | Объем производства |
| Время такта (49 секунд) = 73 штук/час (3,600 секунд) = 1,763 штук/день (24 часа) = 52,890 штук/месяц (30 дней) | Время такта (34 секунд) = 105 штук/час (3,600 секунд) = 2,520 штук/день (24 часа) = 75,600 штук/месяц (30 дней) |
Пояснение – (75,600 штук – 52,890 штук) / 52,890 штук = 0.429
Увеличение производительности приблизительно на 43%
(Обратите внимание) Как поменять толкающее усилие ROBO цилиндра
Толкающее усилие можно поменять даже во время операции нажатия просто поменяв номер положения, как показано в таблице справа.
| Положение (#) | Положение (mm) | Скорость (mm/s) | Ускорение (G) | Толкающее усилие (%) | Толкающая полоса (mm) |
| 1 | 100 | 200 | 0.3 | 30 | 10 |
| 2 | 100 | 200 | 0.3 | 70 | 10 |
4. Позиционирование и соединение/прессовка при использовании канального воздухонагревателя
Снижение затрат на $30,912*

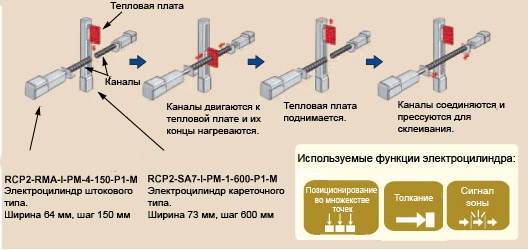

Применение – Система нагревает и затем склеивает каналы (резиновые трубы). ROBO цилиндр используется для передвижения теплового стола и каналов.
Положение для нагревания, положения для соединения и другие настройки следует регулировать, чтобы добиться правильного соединения.
| Пневмоцилиндр | ROBO цилиндр |
| С системой с пневмоцилиндром сложно регулировать скорость и толкающее усилие в момент соединения. Это приводило к проблемам со склеиванием, и уровень дефектности был примерно 10%. | С cсистемой с ROBO цилиндром скорость и толкающее усилие можно легко настроить. В результате уровень дефектности уменьшается до 3 %. |
| Начальная стоимость – $2763.96 | Начальная стоимость – $2763.96 |
| Уровень дефектности – 10% | Уровень дефектности – 3% |
| Объем производства – 1,000 штук/день = 20,000 штук/месяц (20 день) = 240,000 штук/год | Объем производства – 1,000 штук/день = 20,000 штук/месяц (20 день) = 240,000 штук/год |
| Стоимость детали – $1.84 | Стоимость детали – $1.84 |
| Ежегодные убытки в связи с проблемами со склеиванием при использовании пневмоцилиндра | Ежегодные убытки в связи с проблемами со склеиванием при использовании Robo цилиндров |
| $1.84 x 240,000 штук/год x 10% = $44,160 | $1.84 x 240,000 штук/год x 3% = $13,248 |
* При обменном курсе 108.74 японских иен (Ноябрь 2007)
Пояснение – В то время как система с пневмоцилиндром приводит к годовым потерям $44,160*, эта цифра снижается до $30,912* с ROBO цилиндром.
Начальная стоимость и для системы с пневмоцилиндром и для системы с ROBO цилиндром составляет $2763.96. Производство системы с сервомотором для внутреннего пользования обошлось бы производителю, по его словам, в $9,220.22.
5. Горизонтальный перенос автозапчастей между стадиями обработки
Обеспечение безопасности оператора

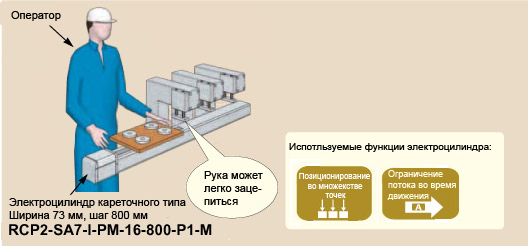

Применение – Позиционирование автозапчастей на производственной линии (горизонтальный перенос). Безопасность крайне важна, поскольку рука оператора может легко зацепиться.
| Пневмоцилиндр | ROBO цилиндр |
| Так как сложно запустить экстренную остановку, система не остановится, даже если зацепит руку оператора. Это представляет риск ранения. | Толкающее усилие можно уменьшить снизив движущий момент. При этих условиях, даже если рука оператора зацепится, ранение не произойдёт, так как толкающее усилие маленькое. Между тем произойдёт ошибка и система остановится. |
(Обратите внимание) ROBO цилиндр не может гарантировать грузоподъемность, скорость и другие спецификации перечисленные в каталоге если движущий момент снижен.
Поэтому функция о которой говорилось ранее в нормальных условиях работы не активна. Пожалуйста, свяжитесь с IAI если у вас система с особыми условиями и эту функцию необходимо активизировать.
