Экологичная автоматизация: прессовая посадка автозапчастей


Узнайте больше о энергоэффективных электрических актуаторах ROBO цилиндр!


Примеры энергосбережения




Прессовая посадка автозапчастей

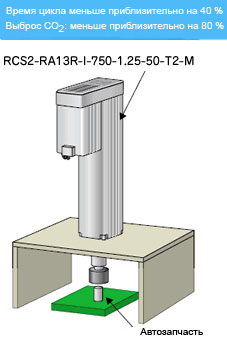

Robo цилиндр с ультрабольшим осевым усилием от компании IAI был установлен в сборщик автозапчастей для прессовой посадки.

В конец цилиндра устанавливается пресс для запрессовки деталей. Предыдущая система использовала «пневмо+гидравлический» цилиндр повышающий давление. Так как система должна работать с тремя видами грузов, шаблон приходилось менять и настраивать каждый раз когда менялся груз, что делало процесс настройки очень проблематичным.

Благодаря использованию ROBO цилиндра, процесс настройки был упрощен и покупатель также получает преимущества перечисленные ниже. Покупатель переводит на ROBO цилиндры 170 систем на своем заводе.
Преимущества ROBO цилиндра (Результаты пробных расчётов покупателя)

Пневмоцилиндр ROBO цилиндр
Меньшее время цикла 2.84 c ->
1.79 c
Меньшее потребление энергии в год (на электрический актуатор) $40.73 ->
$13.65
Меньше выбросов CO2 в год 88.2кг ->
19.7ru-C
Годовые выбросы CO2 при переведении всех систем завода с пневмоцилиндров на ROBO цилиндры 15t-c ->
3.35t-C

*1 доллар = 100 японских йен (3/08)

Система переноса стеклянной доски

1) Обработка шаг 1 (подъем/опускание стекла)
2) Обработка шаг 2 (подъем/опускание стекла)
3) Ожидание загрузки после обработки (подъем/опускание заградителя)
4) Загрузка с конвейера (подъем/опускание конца конвейера)
Для устройства по обработке стеклянных досок был внедрен штоковый актуатор ROBO цилиндр для переноса досок и системы отгрузки.
До этого покупатель использовал пневмоцилиндр для процесса переноса который состоит из шагов (1) – (4) показанных справа. Заменив систему с пневмоцилиндром энергоэффективным ROBO цилиндром, потребление энергии было значительно сокращено.

Преимущества ROBO цилиндра (результаты пробных расчетов сделанных покупателем)

Пневмоцилиндр

ROBO цилиндр

Потребление воздуха за цикл: 0.0924 Nm3 (Условия)
- Среднее время цикла: 70 sec
- Часы работы: 9часов/день, 240 дней/год
Потребление воздуха в год: 10,263 Nm3

Потребление энергии за один день работы: 1.32 кв/день
Потребление энергии за год работы: 330 киловатт/год (преимущества)
Cжатый воздух выработанный от 330 киловатт: 3,300 (Nm3)
( При расчете, что за счёт одной единицы электричества вырабатывается 10 Nm3 воздуха (киловатт/час))
1 – (3,300 Nm310,263 Nm3
= 0.68 = 68%
Сокращение используемого электричества приблизительно 68%.

* В целом от 1 до 7 Nm3 cжатого воздуха может быть выработано за счёт одной единицы электричества (квтч)
